2020年底，戰機頭盔顯示器這一高科技飛行裝具引發軍迷熱議。
近年來，在頭盔顯示器研發與使用方面，世界各國始終在積極適應實戰需求，不斷展開角力。美軍幾經反復，才使F-35戰機有了堪用的頭盔顯示器，如今又開始考慮為其延壽。早在2017年，就有消息稱俄羅斯軍方將接收先進的虛擬現實頭盔。以色列在這方面不僅“自給”有余，還開始為其他國家提供頭盔顯示器。英國BAE系統公司則在2019年公布了其“前鋒II”先進頭盔顯示器的最新設計細節。
那么，戰機頭盔顯示器的功用究竟如何？現在它發展到哪個階段?今后會朝哪個方向發展？請看專家解讀。
如果要問飛行員身上哪個裝具最具科幻感，相信多數人會選擇“頭盔顯示器”。
但是，頭盔顯示器絕非只有顏值，稱得上是“顏值與實力兼具”。它可像普通頭盔一樣佩戴使用，卻能夠顯示各類飛行和作戰關鍵信息，不影響飛行員觀察外部環境，還能夠與飛機的火控系統自動交聯，使發現、瞄準、攻擊等動作一氣呵成。
一頂性能優良的頭盔顯示器，無疑是飛行員駕馭戰機作戰的得力助手。
貼臉更貼心的多功能頭盔
在瞬息萬變的現代空戰中，飛行員既要抬頭觀察外部環境、低頭查看座艙內各種儀表及顯示器上的信息，還要操作火控雷達等傳感器、對目標進行跟蹤瞄準，戰斗操作壓力之大是常人難以想象的。
頭盔顯示器的出現，提供了滿足上述需求又可為飛行員“減負”的一體化解決方案，即作為高效率的人機交互手段，為飛行員提供安全防護、信息顯示、跟蹤瞄準等主要功能。為了更好地發揮作用，一些類型的頭盔顯示器還有單獨定制款，甚至?xí)鶕?jù)飛行員的頭型來塑形，稱得上是貼臉更貼心。
一是安全防護功能。具備安全防護功能是對頭盔顯示器的常規要求。通過盔體外形與結構的合理設計，集成氧氣面罩、耳機、護目鏡、氣囊等組件，它能提供防碰撞、降噪音、保供氧、抗過載等多種功能。
二是信息顯示功能。頭盔顯示器能夠?yàn)轱w行員顯示本機飛行高度、速度、姿態等信息，還能夠顯示機載武器的詳細狀態，而不必像佩戴傳統頭盔那樣頻繁轉頭切換視角。
三是跟蹤瞄準功能。它在這方面發揮作用的原理與流程是：借助一定技術手段，對盔體位置變化進行定位，對飛行員視線角度的變化進行解析，相關信息上傳給機載火控系統后，近距空空導彈的導引頭，會隨著飛行員的視線轉動，使其快速截獲目標。借助頭盔顯示器，飛行員能有效減少攻擊目標時的操作動作，縮短攻擊時間，充分發揮空空導彈大離軸角發射打擊目標的能力。
選擇不同，頭盔顯示器的功能在細節上也各異
從結構上講，完整的頭盔顯示器除盔體外，其組成部分還包括顯示模塊、定位模塊等。
顯示模塊要確保飛行員既能看到特定字符和圖像，又能看到外部環境，通常以“半透半反”方式產生及顯示信息。其根據技術路線的差異，通常分為投影式、OLED、光波導等。
在頭盔顯示器小型化、輕量化、可靠性等方面，采用不同技術路線各有其利弊，不同頭盔顯示器會采用不同的組合。一些戰機的聯合頭盔顯示器會采用雙目投影顯示技術，而一些型號的直升機頭盔顯示器則采用單目OLED顯示。
定位模塊旨在實時解算頭盔位置及飛行員的視線角度信息，主流技術途徑包括電磁定位、光學定位等。
電磁定位裝置主要由頭盔上的信號接收模塊和座艙內的信號發射端等組成，通過感知不同位置的電磁信號變化，從而解算出準確的頭盔位置。如F-16戰機所用的聯合頭盔引導系統，其定位模塊即采用電磁定位。
光學定位則是通過特殊的定位標記，以圖像解算方式獲取頭盔的準確位置?！瓣囷L(fēng)”戰機的“打擊者”頭盔顯示器即采用光學定位。
上述兩種方式各有利弊。電磁定位的優點在于頭盔上模塊較小，減重效果明顯，缺點是對電磁信號精密測量要求高；光學定位的好處是精度高，不足之處在于需要在盔體上安裝特殊的發光點，因此頭盔輪廓和重量相對較大。
近年來，隨著微機電陀螺技術的發展，形成了視覺和微機電陀螺組合定位方法，既可減小體系重量，又能降低全套系統的復雜程度。
從簡單到復雜，技術更成熟、功能更完備
戰機頭盔顯示器自20世紀70年代誕生以來，已有近50年歷史，先后經歷了頭盔瞄準具、單目頭盔顯示器、雙目頭盔顯示器等幾個發展階段。
頭盔瞄準具僅在飛行員眼前顯示簡單的瞄準符號，如十字或圓圈。南非的幻影F1AZ戰機較早裝備了頭盔瞄準具，用于引導法制V3Z紅外制導空空導彈，效果較好。該類產品隨后在俄羅斯蘇-27、米格-29等戰機上大范圍運用，能夠?qū)崿F(xiàn)R-73近距空空導彈的大離軸發射，顯著提升了戰機近距離格斗能力。
頭盔瞄準具能提供的信息量有限。于是，具有更強顯示能力的單目頭盔顯示器在20世紀90年代應運而生。
其代表性產品為美空軍目前廣泛裝備的聯合頭盔引導系統。該產品先后發展了兩代，陸續裝備于F-15、F-16、F-18等系列戰機，并出口日本、韓國等國家。它采用可拆卸的高度集成化模塊設計，可在20度左右圓形區域內單目顯示飛行信息及武器瞄準符號。
單目頭盔顯示器顯示視場相對較窄，使用時由于飛行員雙眼看到的信息不同，容易誘發“雙目競爭”效應。
進入21世紀后，頭盔顯示器開始向雙目顯示、彩色顯示升級，代表性產品包括“陣風”戰機上的“打擊者”頭盔顯示器和F-35戰機的聯合頭盔顯示器。
F-35戰機聯合頭盔顯示器集成了夜視攝像頭，結合飛機上安裝的紅外成像設備，能夠以“畫中畫”方式顯示飛行信息、實時影像、火控信息等。
研制門檻高，想要做出“硬核”頭盔不容易
雖然各國飛行員都渴望用上更好的頭盔顯示器，但目前真正廣泛服役的頭盔顯示器并不多。主要原因在于相關研發技術和要求的確不低：
一是研制技術難。頭盔顯示器的研制涉及人機工程學、微電子學、光學、電磁學、精密加工與裝配等多個學科領域，研制門檻高，實現難度大，目前國外也僅有羅克韋爾·柯林斯、埃爾比特、泰雷茲等少數幾個飛機航電系統公司具備相關研發能力。
二是平臺要求高。頭盔顯示器要想發揮作用，首先是戰斗機要具備先進的航電系統，能夠掛載先進的大離軸攻擊近距空空導彈。為了便于測量定位，還需要對座艙進行專門改造。
三是使用負荷大。由于集成的功能模塊較多，頭盔顯示器的重量一直較大。一些戰機上的聯合頭盔顯示器重量近2千克，在空戰機動時相當于頭上頂著10-15千克重的物體。
四是系統價格貴。受多種因素的影響，戰機頭盔顯示器的成本較高，采購價格也一直居高不下。據相關報道，美國F-35戰機配裝的聯合頭盔顯示器，單套采購價格高達40萬美元。
由此來看，盡管一些飛機的軟硬件支持頭盔顯示器運行，但飛行員仍然不能實現人手一頂，這種情況在一些國家的空軍中出現，并不出人意料。
運用多種新興技術，升級換代未來可期
目前，世界范圍內三代半以上的戰機普遍能夠裝備頭盔顯示器，如美國的F-15、F-16、F-18E/F、A-10C，瑞典的“鷹獅”、法國的“陣風”、歐洲的“臺風”等。
未來隨著技術的持續進步，頭盔顯示器的集成度、輕量化、模塊化水平將會進一步提高，價格也會更加親民，屆時必將成為每位戰機飛行員的標配，讓飛行員在空中作戰時如臂使指、如虎添翼。
除持續提升頭盔顯示器性能外，戰斗機相關跟蹤瞄準技術仍在不斷發展，熱門技術方向主要包括語音控制、腦機接口、眼動跟蹤等。
運用語音控制技術，能夠通過增加一個操控指令通道，進一步減輕飛行員操作壓力。事實上，目前語音識別技術已趨于成熟，應用于頭盔顯示器已為時不遠。
運用腦機接口技術，可通過采集飛行員腦電波活動規律和作戰指令，輸出至飛機航電系統。從理論上看，采用該技術后，可以讓飛行員實現“心動即行動”，給空戰人機交互帶來全新變化。
運用眼動跟蹤技術，可以解決大過載機動條件下，飛行員頭部不易大范圍轉動導致的瞄準困難等問題。應用該技術后，飛行員只需要眼球轉動始終盯著目標，眼動跟蹤裝置就能幫助飛行員完成瞄準。
這些新技術的逐步成熟與應用，將在不久的將來引發頭盔顯示器的新一輪變革。

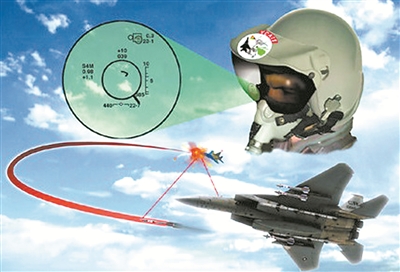

圖①：頭盔顯示器支持近距空空導彈大離軸發射；

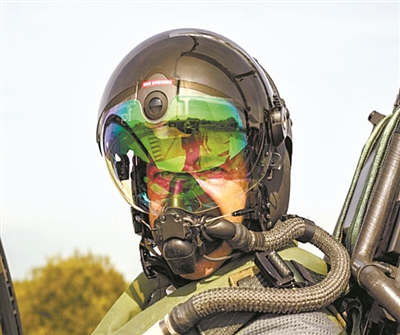

圖②：“陣風”戰機的“打擊者”頭盔顯示器；

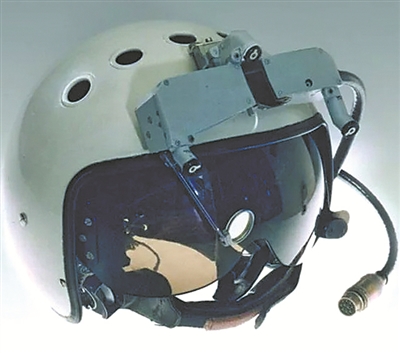

圖③：俄羅斯Shchel-3UM頭盔瞄準具；

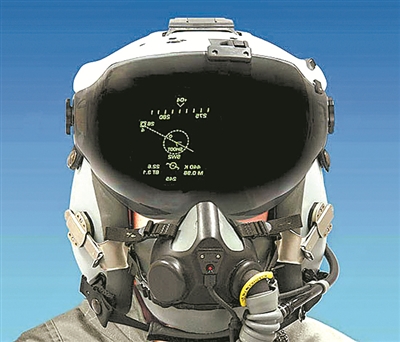

圖④：JHMCS第二代頭顯產品。
資料圖片
